使用GPU或者xPU的AI加速卡，核心芯片的工藝制程從7nm、5nm工藝，將很快過渡到3nm工藝節點。隨著工藝制程的不斷提升，xPU的核心工作電壓也在不斷降低，目前標稱核心電壓在0.75至0.9V之間。當AI加速卡在處理模型訓練運算的時候，其核心所需電流可能達到600到1800A，電流變大的時候，PCB走線阻抗所帶來的損耗和PDN問題就會變的相當棘手。

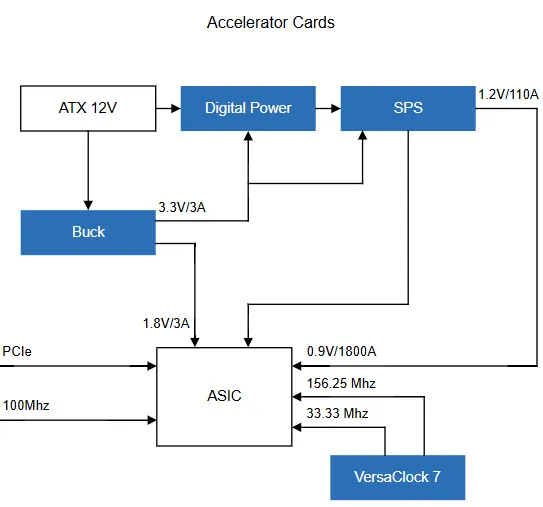

AI加速卡的電源架構
圖源：Renesas
為了提升計算密度，使用PCIe接口的AI加速卡，通常會通過集群的方式安裝到服務器中，每個AI服務器中安裝4或8個加速卡，此時的對于電源傳輸來講橫向的電源傳輸路徑被大幅壓縮，由于需要同時考慮到大電流開關電源的噪聲對于高速信號的影響，所以多項開關電源只能移動到更靠近核心的位置，同時面對xPU核心電壓對于600-1800A大電流需求，傳統的多相buck電源方案幾乎難以滿足要求。

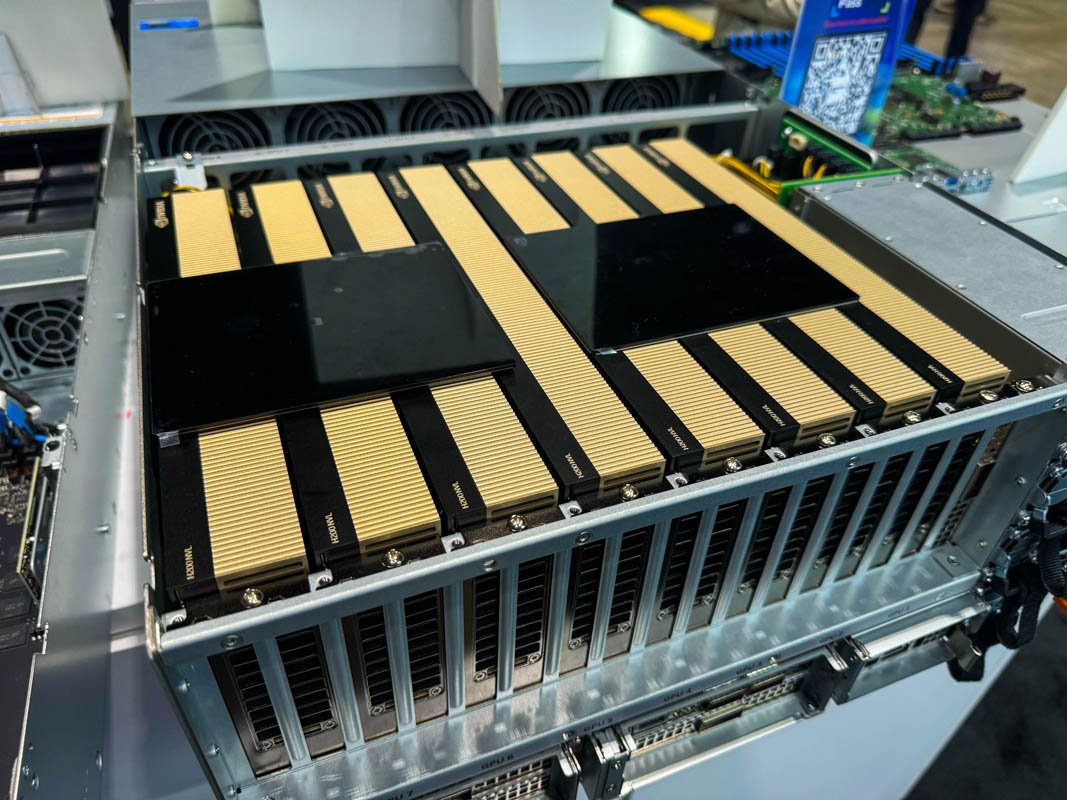

NVIDIA H200 NVL 4 GPU集群
AI加速卡的瞬態功率可能會達到額定最大功率的2倍甚至更高，在這種電流瞬態變化較大的情況下，還需要保證避免xPU電壓供電電壓過小導致系統掛起，供電電壓過大損壞xPU。這對于電源的容差、紋波以及負載瞬態相應都要求極高。
熱管理同樣是面臨的重大挑戰之一，傳統的供電方法是將穩壓器放置在xPU的一側，電流橫向傳輸?shù)教幚砥鳌Ｓ捎陔娏鞑淮螅鸬碾妷?I2R)下降也在可接受范圍內。但是當電流達到600-1800A時，PCB電源層傳輸路徑上的壓降會成倍的增加，即便是幾厘米的PCB電源走線也會產生大量的損耗。
針對AI加速卡集群，垂直供電是最好的解決方案。在垂直供電的方案中，電源模塊直接安裝在處理器PCB另外一側的下方，此時電流傳輸?shù)木嚯x就是PCB的板厚，與橫向供電相比，大大縮短了電流通過主板的距離，極大地減小了傳輸路徑寄生參數對電源質量的影響，電源傳輸損耗最高能降低95%。

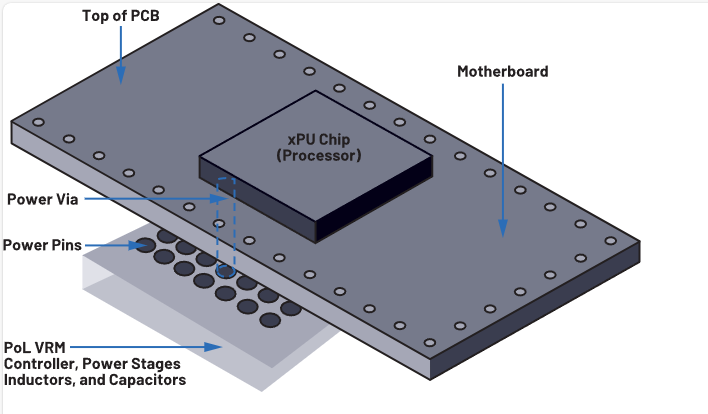

垂直供電示意圖
圖源：analog

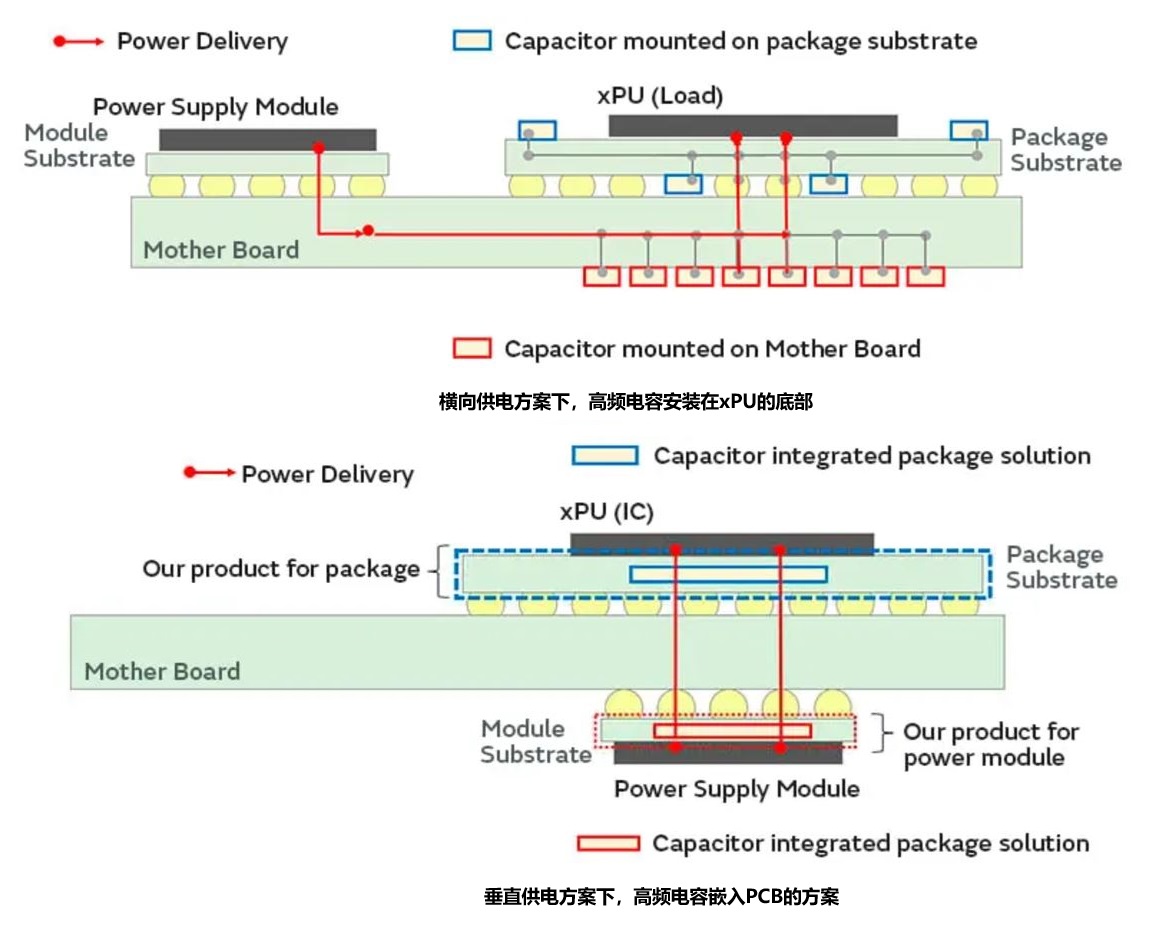

在橫向供電的方案中，xPU的正下方放置的是很多個高頻電容，這些低ESR電容能夠更有效地濾除高頻噪聲，減少電源紋波，提供瞬態電流，提高電源的響應速度。 在垂直供電的方案下，之前安裝高頻電容的位置需要安裝電源模塊，此次高頻電容的位置就會發生變化，一種方案是將高頻電容集成到電源模塊中，但是這種方案對于高頻電容來講，距離電源引腳過于遠，理想的解決方案是將電容分別嵌埋到xPU的基板和電源模塊的PCB中。 垂直供電方案下，高頻電容位置的變化 圖源：Murata 在摩爾定律逐漸失效的情況下，當前AI計算硬件的主要升級路徑變?yōu)椴捎孟冗M封裝和嵌埋元器件等方式來實現互聯堆疊的密度提升。隨著計算密度的不斷提升，散熱方面也需要使用高導熱FR-4材料或者埋嵌銅塊等方式來提高系統的整體散熱能力。垂直供電方案下，高頻電容位置的變化
